Vue 3D dans After Effects

Janvier 2013

Même si After Effects n'est absolument pas un logiciel de 3D (comme 3ds max ou Cinema 4D), il permet néanmoins de travailler dans un espace à 3 dimensions.

Pour travailler en 3D avec After Effects, il faut faire 2 choses :

  1. Créer un calque caméra (c'est la caméra qui va filmer la scène et produira les images du rendu
  2. Activer le mode 3D pour les calques que vous voulez placer dans l'espace.
    En effet, par défaut les calques sont en mode 2D, ils n'apparaissent donc pas comme si ils étaient filmés par la caméra, mais simplement au fond de la composition, en arrière-plan.
    Quand on active le mode 3D, l'affichage de ces calques dépend de la caméra.
    Pour passer un calque en mode 3D :
    • Sélectionnez ce calque dans la timeline
    • Allez dans le menu Calque > Calque 3D
  3. (il est aussi possible de le faire en cochant la case prévue à cet effet directement dans la timeline)

Mais tout ça ne suffit pas, pour travailler efficacement en 3D il faut pouvoir se déplacer dans la scène, tourner autour, s'en rapprocher ou s'en éloigner pour bien percevoir la disposition dans l'espace des différents calques (comme dans un logiciel de 3D classique, rien de nouveau).

Pour cela, After Effects propose 4 outils qui sont dédiés au déplacement dans l'espace 3D :

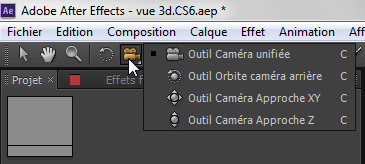

Outils caméra 3D After Effects

Outils caméra 3D dans After Effects CS6
Outil Description
Outil Caméra unifiée

C'est une combinaison des 3 outils ci-dessus :

  • Clic gauche : Orbite caméra arrière
  • Clic milieu (molette) : Caméra Approche XY
  • Clic droit : Caméra Approche Z

Après avoir lu réafficher une colonne masquée dans excel vous en saurez d'avantage sur ce sujet.

Outil Orbite caméra arrière
Permet de tourner autour de la scène
Outil Caméra Approche XY
Déplace la vue "à plat" (Pan tool)
Outil Caméra Approche Z
Pour s'approcher ou s'éloigner de la scène, dans l'axe Z (profondeur)

Vous pouvez choisir la vue à afficher dans la liste déroulante en bas du panneau Vue.

On y retrouve les vues classiques : Devant, Gauche, Haut, Derrière, Droite, Bas, mais aussi Caméra active (qui affiche ce que filme la caméra utilisée pour le rendu), et enfin ce qui nous intéresse : 3 vues 3D personnalisées (Vue personnalisée 1, 2 et 3) :

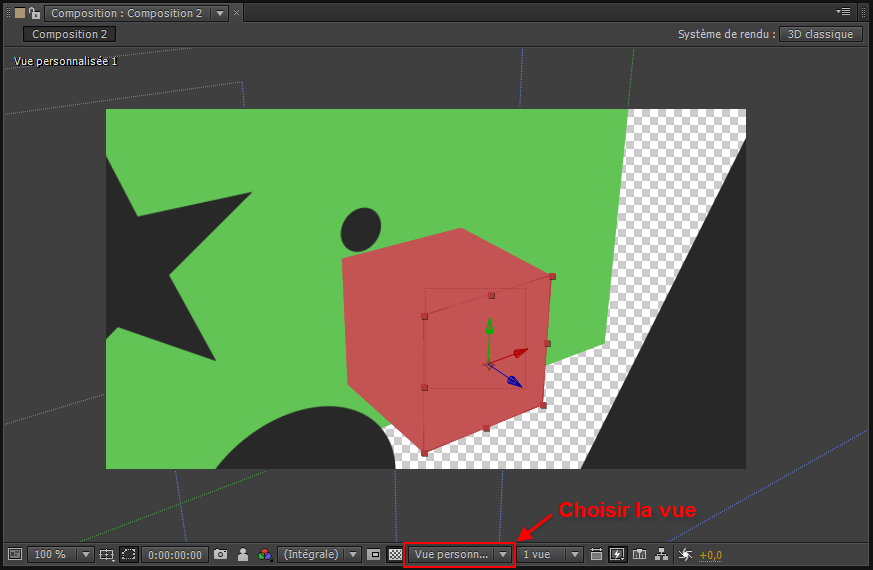

Vue personnalisée dans After Effects
Cliquez sur l'image pour agrandir

Encore faim ? allez lire ça : réalisation d'une texture aluminium !
